Una vez que ya hemos cargado el firmware y conocemos los elementos de la electrónica, estamos listos para ajustarla y comprobar que todo funciona correctamente.
Para realizar los ajustes de la electrónica, vamos a necesitar:
- 1 Arduino MEGA
- 1 RAMP's 1.4 (Shield)
- 4 Pololus con sus disipadores de calor (Driver de motor)
- 1 Motor NEMA 17.
- 1 fuente de alimentación ya sea regulada, de PC o compacta que nos de 12v.
- 1 Destornillado cerámico para el ajuste de los pololus.
- 1 Polímetro para medir la corriente.
Además de estos elementos, vamos a utilizar un software que nos permite conectarnos a nuestro Arduino y mandarle las órdenes para que se muevan los motores de los diferentes ejes. Este software es el Printrun, es un software algo antiguo y que no se suele usar para imprimir, ya que actualmente existen otros software mucho más avanzados que nos presentan mejores entornos y más opciones, pero es un software perfecto para la calibración de la maquina y para comprobar que todo funciona.
Puedes descargar Printrun pinchando aquí.
Antes de empezar a calibrar la corriente de los pololus y comprobar que los motores se mueven perfectamente, hay que montar los elementos de la electrónica, para ello pinchamos la RAMP's 1.4 en muestro Arduino (al que previamente le hemos cargado el firmware), ponemos un pololu en el hueco que está asignado para el extrusor E0 y conectamos tanto el cable USB como la alimentación de 12 (a la clema inferior).

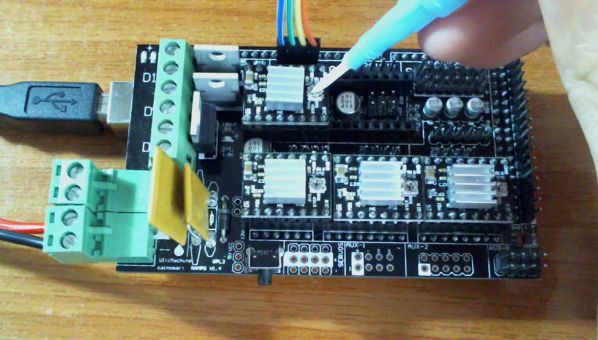

El montaje debería de quedar como el de la imagen (los pololus del eje X, Y y Z no son necesarios ponerlos, ya que solo vamos a ajustar un eje a la vez).

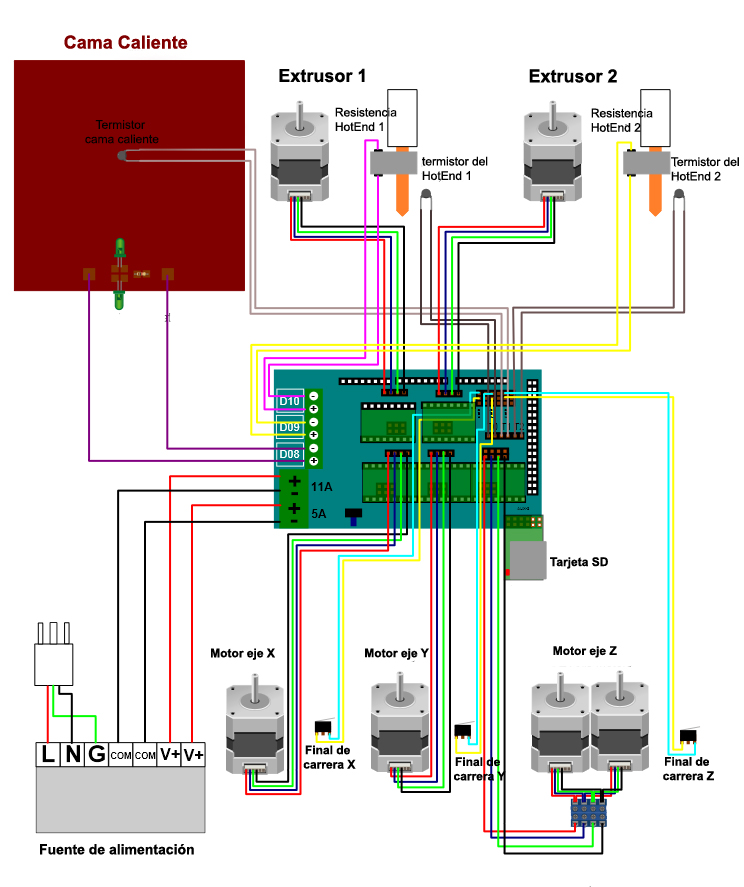

Os dejo también un esquema del conexionado de toda la electrónica que podéis usar durante todo el tutorial para conocer dónde va conectado cada elemento.
Una vez que tenéis todo conectado, vais a intercalar el polímetro en la alimentación del circuito, para poder medir la corriente que está consumiendo el mismo.
Si no sabéis como medir la corriente que circula por el circuito, haced clic aquí para abrir una pestaña donde os enseño como hacerlo. De todas formas tened mucho cuidado al hacer esta medida, ya que conectar el polímetro de forma incorrecta puede dañarlo de manera irreversible.
Con todo conectado, vamos a ajustar la corriente que circula por los pololus. Esta corriente no va a ser la misma para todos los ejes, vamos a darle mas corriente al motor del extrusor (ya que tiene que hacer más fuerza que el resto) y también le vamos a dar más corriente al eje Z (por tener que alimentar 2 motores con el mismo pololu).
Al final, vamos a ajustar la corriente a 400mA para el Extrusor, 200mA para el eje X e Y y 400mA para el eje Z.

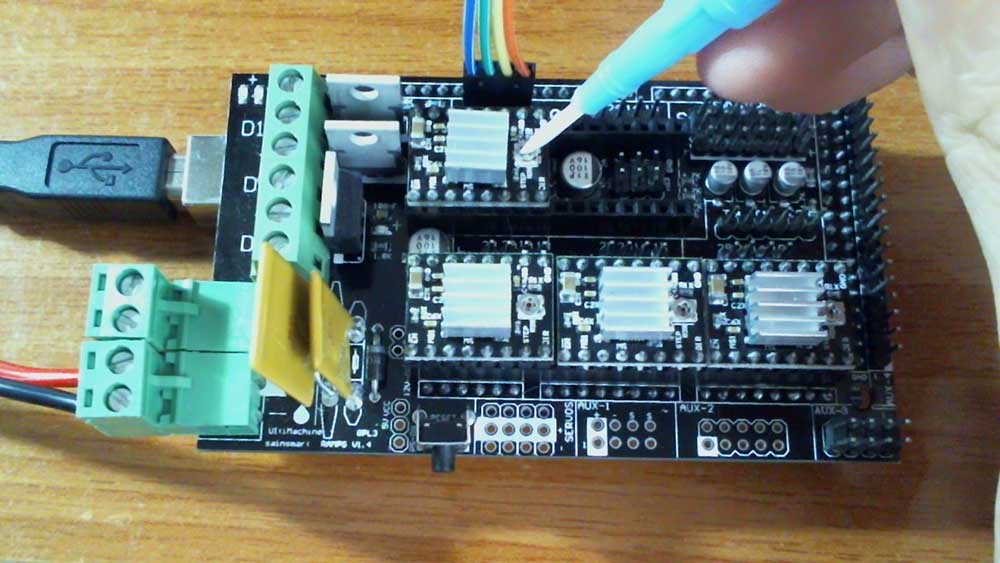

Este ajuste de corriente se debe realizar con un destornillador cerámico, pero si no disponemos de ninguno, lo haremos con un destornillador normal y MUCHO CUIDADO, ya que podemos producir un cortocircuito en el pololu y dejarlo inservible.

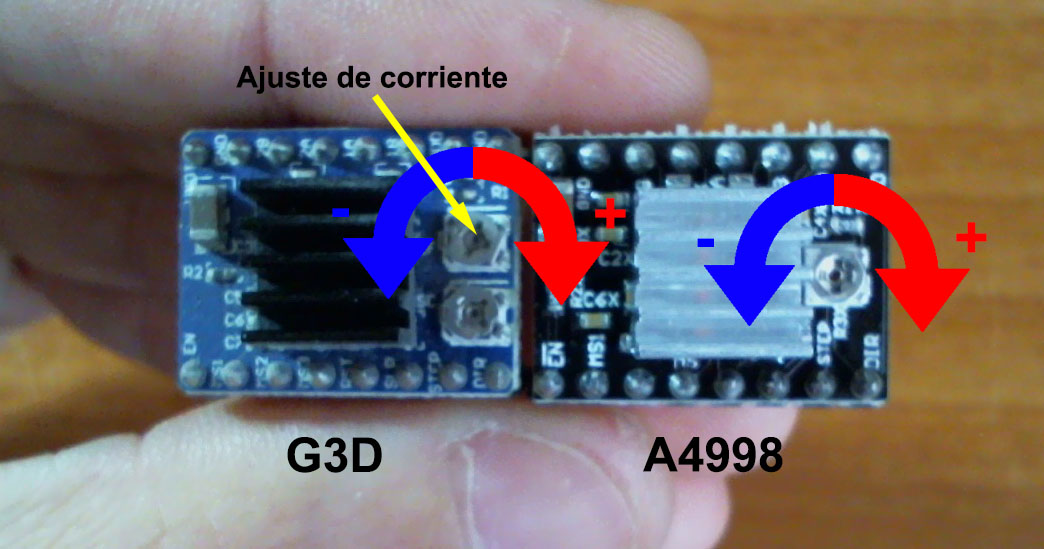

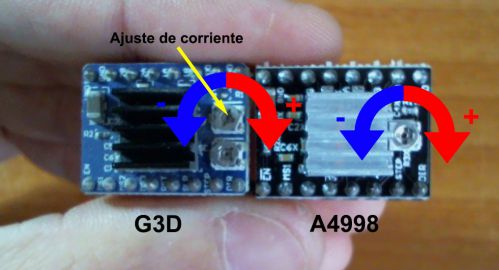

Para dejar pasar más corriente al motor, vamos a girar el destornillador en sentido horario y para reducir esta corriente lo haremos en sentido anti-horario.
Si el pololu que habéis comprado es el que tiene 2 potenciómetros, el ajuste de la corriente lo haréis con el potenciómetro superior, mientras que el inferior (que lo que hace es reducir las vibraciones del pololu y del motor) lo vais a girar completamente en sentido anti-horario y desde esa posición lo giraréis un poco en sentido horario (ajustarlo a oído).

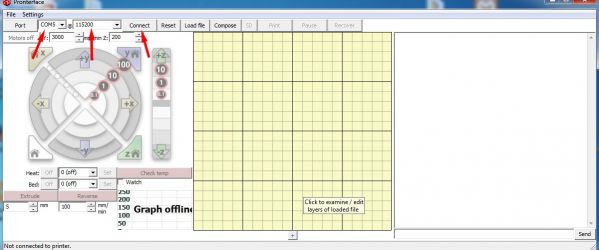

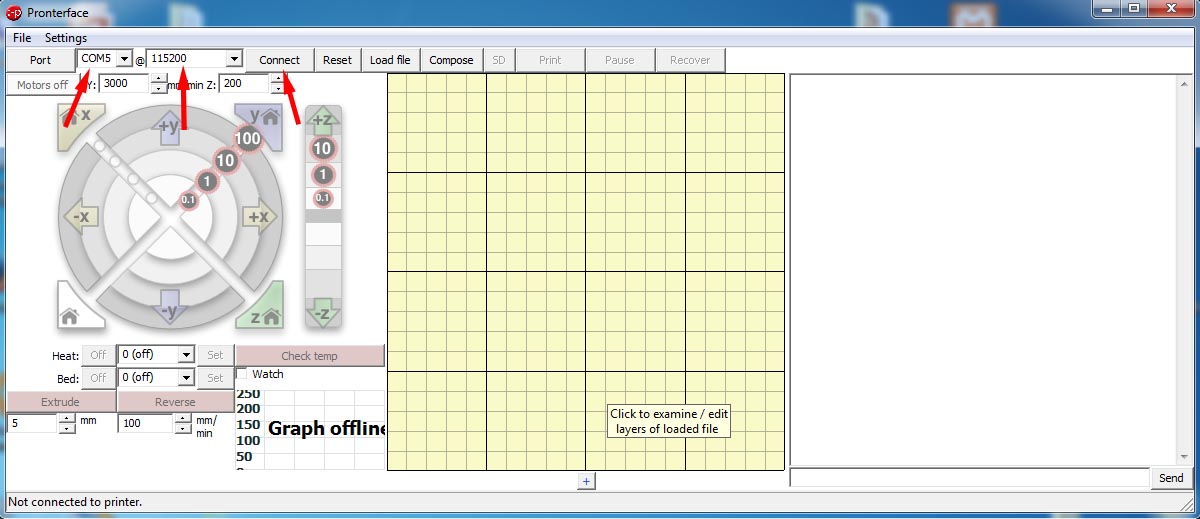

Para hacer que circule corriente por el pololu y llegue al motor, debemos de mandarle la orden de "mover motor", para esto abrimos el programa que habíamos descargado previamente (el Pronterface), seleccionamos el puerto al que hemos conectado nuestro Arduino, los baudios a los que hemos configurado la comunicación (por defecto 115200) y le damos a "conectar", veremos cómo parpadea un led en la placa y el programa nos indica que se ha establecido la conexión.

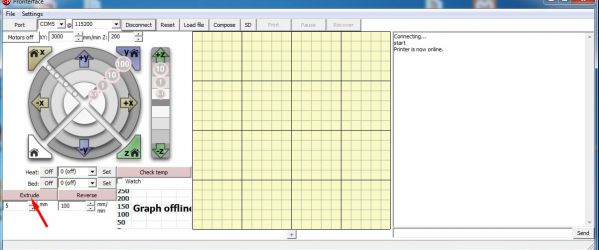

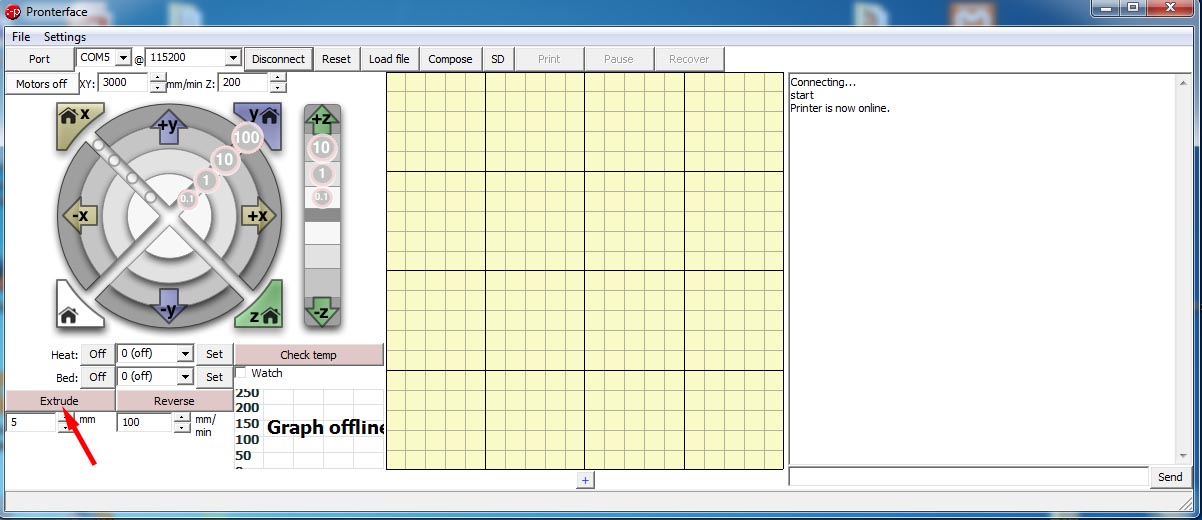

En la siguiente imagen tenéis una captura de pantalla del Pronterface ya conectado a nuestro Arduino donde podéis ver que la consola ha cambiado de color indicándonos que ya esta operativo el programa. Además, os indico el botón de extruir sobre el que debéis pinchar para hacer que el motor que tenemos conectado a la salida del extrusor se mueva.

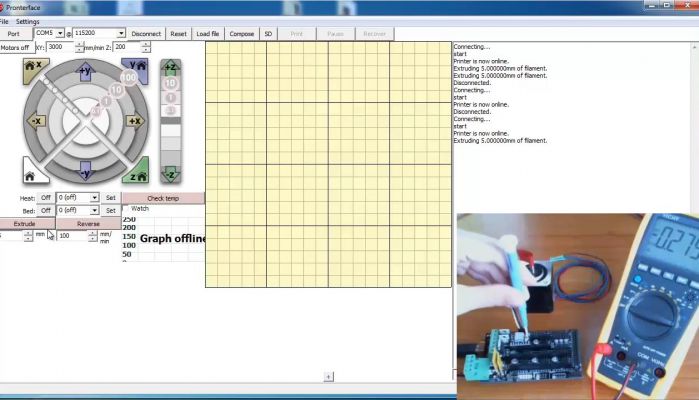

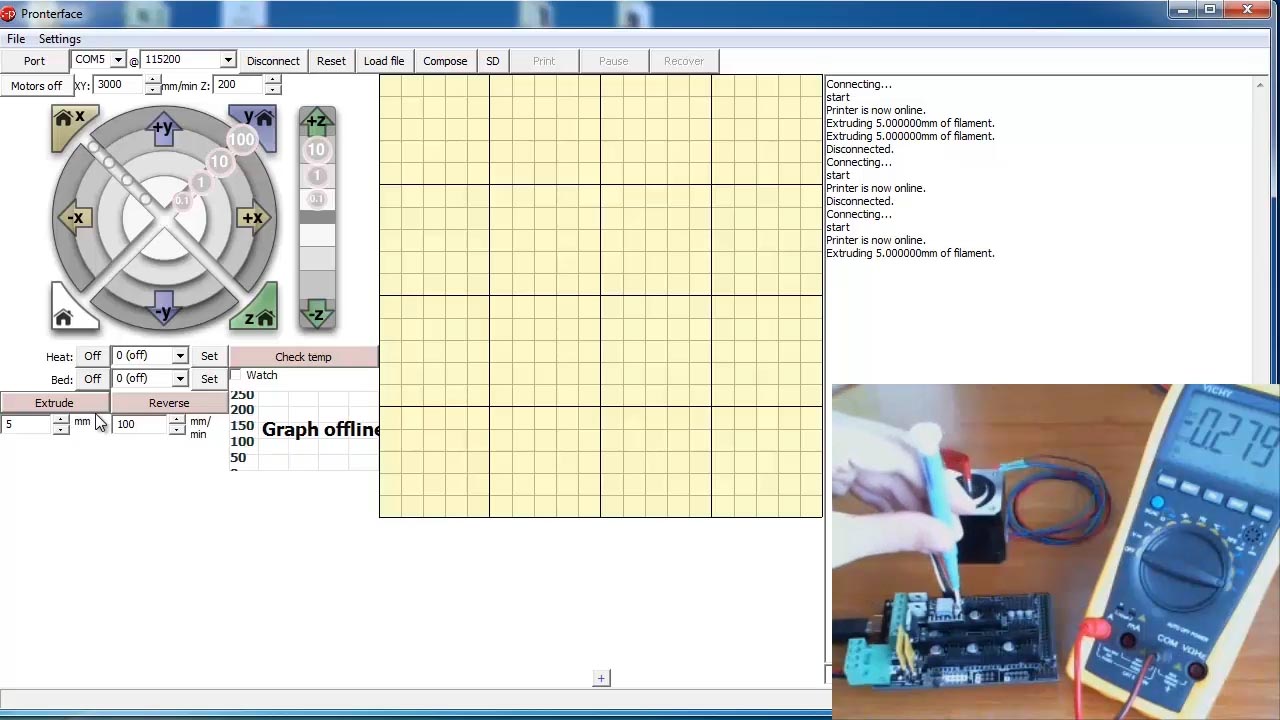

Al pulsar sobre el botón de extruir vamos a ver como se mueve el motor y la corriente que circula por el circuito sube, es en este momento cuando debemos con el destornillador ajustar la corriente que deja pasar el pololu, asignando la corriente que antes mencioné para cada eje.
Jugando con la electrónica

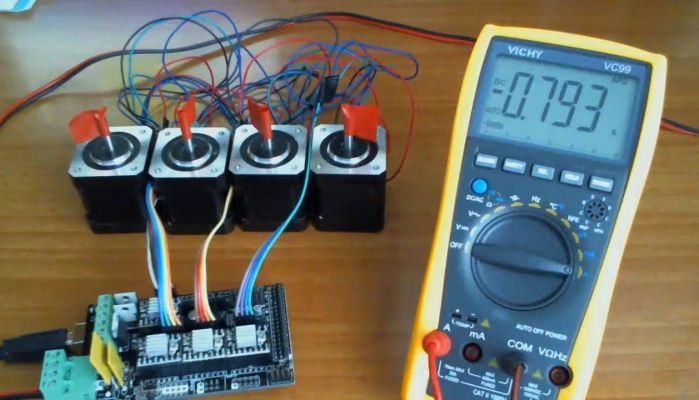

Una vez que tengamos todos los pololus calibrados, a modo de prueba y para coger un poco de confianza con la impresora, vamos a conectar todos los elementos con los que hemos estado trabajando. Conectaremos los 4 pololus y los 4 motores, conectando seguidamente el Pronterface y empezaremos a cacharrear moviendo con la consola del Pronterface los motores en uno u otro sentido, al mismo tiempo comprobar que los disipadores de los pololus no se calientan en exceso, ya que si lo hicieran deberíamos de comprobar de nuevo el ajuste de la corriente.
Si al final todo esto os sabe a poco y ya queréis rizar el rizo, podéis cargar un GCODE en el Pronterface, el GCODE es el archivo que va a reconocer nuestra impresora y el que va a hacer que se muevan los motores de una forma u otra.
Aquí os dejo el GCODE que cargo en el video por si queréis cargárselo a la electrónica y tocar algo de música con los motores.
